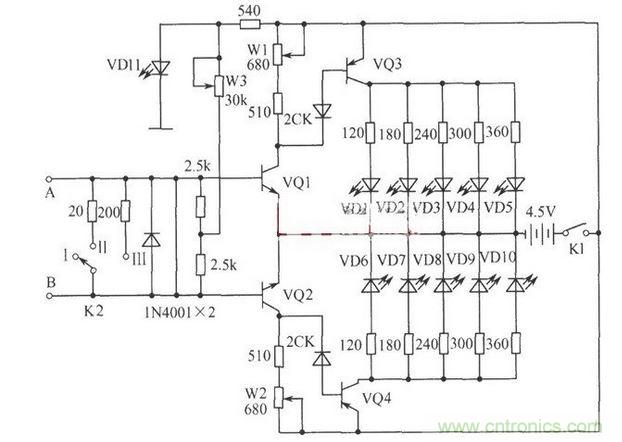

如下圖所示，電路中的A、B為待測電流輸入端。晶體管 VQ1、VQ3與VQ2、VQ4分別組成兩側的共發射極直耦式直流放大器，發光二極管VD1~VD5和VD6~VD10作為兩個方向電流的顯示元器件。當被測電流從輸入端A流向B時，晶體管VQ2基極電位降低，工作電流下降，繼而VQ4隨之截止，發光二極管VD6~VD10無工作電流都不發光。



而這時 VQ1基極電位升高，使VQ1、VQ3處于放大狀態，有足夠的電流流過VQ3的集電極，發光二極管VD1~VD5導電發光顯示。發光二極管的亮度和發光的個數與輸入端流人的電流近似成比例。即輸入電流小時，發光二極管發光的個數少且亮度也?。惠斎腚娏鞔髸r，顯示發光的二極管的個數多且亮度大。輸入電流從小到大變化時，發光次序為VD1，VD2~VD5，而且亮度對應地由小變大；輸入電流從大到小變化時，發光二極管的亮度相應變暗直到熄滅，次序為 VD5，VD4~VD1，比較生動、直觀。當輸入電流B流向A時，晶體管VQ1、VQ3的工作電流下降，發光二極管VD1~VD5不發光，而VQ3、 VQ4處于放大狀態，發光二極管VD6~VD10發光顯示，其過程與前述過程相同。



通過VQ1、VQ3、VD1~VD6與VQ2、VQ4、 VD6~VD10這兩側對應地工作，鮮明地顯示出被測電流的大小和方向。為滿足演示實驗需要，還設置了3個量程擋位可供選擇，并有二極管過載保護。
